廢氣的來源分析

在生產過程中，制藥企業會使用到一些溶點低、揮發性好的有機溶劑。此類溶劑很可能會隨著生產過程揮發出來而導致污染，其排放主要發生在投料、反應、溶劑回收、過濾、離心、烘干、出料等操作單元。

廢氣的成分及危害

制藥廢氣成分

DMF、苯系物、有機胺、乙酸乙酯、二氯甲烷、丙酮、甲醇、乙醇、丁酮、乙醚、二氯乙烷、醋酸、氯仿等。

制藥廢氣特點

1. 排放點多, 排放量大, 無組織排放嚴重。醫藥化工產品得率低, 溶劑消耗大, 溶劑廢氣排放點多, 且溶劑廢氣大多低空無組織排放, 溶劑廢氣濃度較高；

2. 間歇性排放多。反應過程基本上為間歇反應, 溶劑廢氣也呈間歇性排放；

3. 排放不穩定。溶劑廢氣成分復雜, 污染物種類和濃度變化大, 同一套裝置在不同時期可能排放不同性質的污染物；

4. 溶劑廢氣影響范圍廣。溶劑廢氣中的VOCs大多具有惡臭性質, 嗅域值低, 易擴散, 影響范圍廣；

5. “跑冒滴漏”等事故排放多。由于生產過程中易燃、易爆物質多, 反應過程激烈, 生產事故風險大。

制藥廢氣危害

在醫化行業中大量使用有機溶劑(如DMF、苯系物、有機胺、乙酸乙酯、二氯甲烷、丙酮、甲醇、乙醇、丁酮、乙醚、二氯乙烷、醋酸、氯仿等)，揮發形成了具有刺激性氣味和惡臭的氣體，并具有一定毒害性，長期排放必然惡化區域大氣環境質量，并對附近居民的身體產生危害。因此，有效治理制藥行業VOCs污染已經成為亟待解決的重要問題。

設計原則

(1) 嚴格執行國家、當?shù)丨h(huán)境保護有關規定、標準，確保廢氣用科學合理的收集方式，在達到收集效果的前提下，盡量減少氣量：積極穩妥地采用新技術、新設備，結合企業的現狀和管理水平采用可靠的污染治理工藝，力求運行穩定、費用低、管理方便、維護容易，從而達到徹底消除廢氣污染、保護環境的目的。

(2) 處理設備與廠區全面規劃、合理布局；與廠區整體環境協調一致，包括系統設施及配套設備等；

(3) 確保廢氣處理達標排放的前提下，合理降低工程投資及系統運行費用，同時整體工程投入運行后，取得較高的社會效益和經濟效益；

(4) 采用技術前沿，系統運行安全可靠，操作管理簡單的工藝，使先進性和可靠性有機結合；

(5) 提高廢氣處理系統自動化水平，在經濟合理的前提下提高自動化水平，力求運行管理方便，操作維護簡單，降低勞動強度；

(6) 保證廢氣處理主體設施及配套設備的使用率；

(7) 嚴格執行有關設計規范、標準，加強消防設施，重視消防、安全工作，確保污染治理區的衛生條件。

(8) 嚴格執行國家有關設計規范、標準，重視消防、安全工作。

排放標準

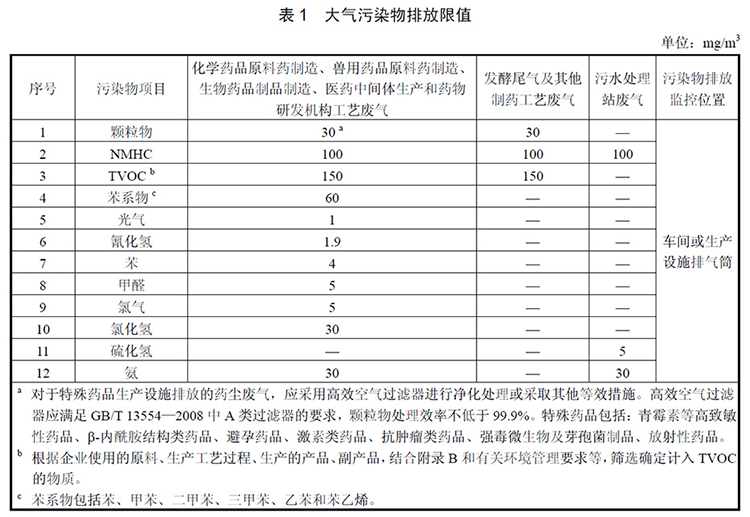

制藥工業大氣污染排放物排放標準 GB 37823-2019

解決方案及工藝流程

廢氣治理工藝選擇對比

1）洗滌法

將氣體通入含噴淋系統的洗滌塔中，氣體經過填料床的均勻分布，與洗滌液充分接觸，利用氣體中污染物的溶解性或化學性質，將氣體中的污染物吸收或通過化學反應去除，從而達到氣體凈化的目的。除此之外，洗滌塔還有降溫、除塵、除油的作用。通常采用的方式為逆流式洗滌。常用的洗滌劑包括清水、植物液、硫酸溶液、氫氧化鈉溶液、次氯酸鈉溶液等。其中清水洗滌和植物液洗滌是利用污染物的溶解性，植物液的一些基團也參與化學反應；硫酸溶液洗滌、氫氧化鈉溶液洗滌和次氯酸鈉洗滌則是利用了污染物的化學性質。

2）催化燃燒法

通過引風機將廢氣送入凈化裝置換熱器換熱，再送入到加熱室，通過加熱裝置，使氣體達到催化反應溫度，再通過催化床內催化劑作用，使有機氣體分解成二氧化碳和熱能。

3）直接燃燒法

利用輔助燃料燃燒所發生熱量，把可燃的有害氣體的溫度提高到反應溫度，從而發生氧化分解。

4）蓄熱式催化凈化（RCO）

將低溫催化氧化與蓄熱技術相結合的一種有機廢氣凈化技術。

5）蓄熱式熱力氧化（RTO）

將高溫氧化與蓄熱技術相結合的一種有機廢氣處理技術。

爐體在進行廢氣處理之前，先將燃燒室、蓄熱床進行預熱；預熱完畢后，將廢氣源接入設備。有機廢氣在配套風機作用下，首先經預熱的蓄熱陶瓷體1進行熱交換，廢氣經過一次提溫后進入加熱區，在加熱區廢氣得到第二次提溫，此時廢氣溫度達到800℃左右廢氣直接燃燒，生成二氧化碳與水排出并釋放熱能；處理后的潔凈氣體再經過蓄熱陶瓷體2進行蓄熱由風機排出。經排風機進口測溫棒進行溫度檢測后達到設定溫度時，進行閥門切換由蓄熱陶瓷體2進入廢氣、由蓄熱陶瓷體1排出，如此循環往復。

特點：

（1）采用預熱和蓄熱交替切換技術，使之具有較高的換熱效率，效率高達90%以上，節能性能明顯；

（2）采用燃燒機供熱，可實現大、小功率運行比例調節功能，并具有預清掃、歇火保護、超溫報警及自動切斷燃料供應功能；運行安全、可靠、高效、耐用；

（3）采用微機自動控制、多點溫控，實現多種保護動作、運行信息檢索、監控信息反饋，使系統安全、穩定、可靠地運行；

（4）閥門采用氣動傳動機構，與電動傳動機構相比較閥門切換更靈敏、更迅速；

適用條件

（1）適用于中高濃度的有機廢氣

（2）適用于涂裝線、印刷、化學合成工藝（ABS合成）、石油煉化工藝各種產生有機廢氣的場所。

綜合考慮，確保廢氣處理達標排放，操作方便、節省占地等，采用RTO處理方案。

工藝流程圖

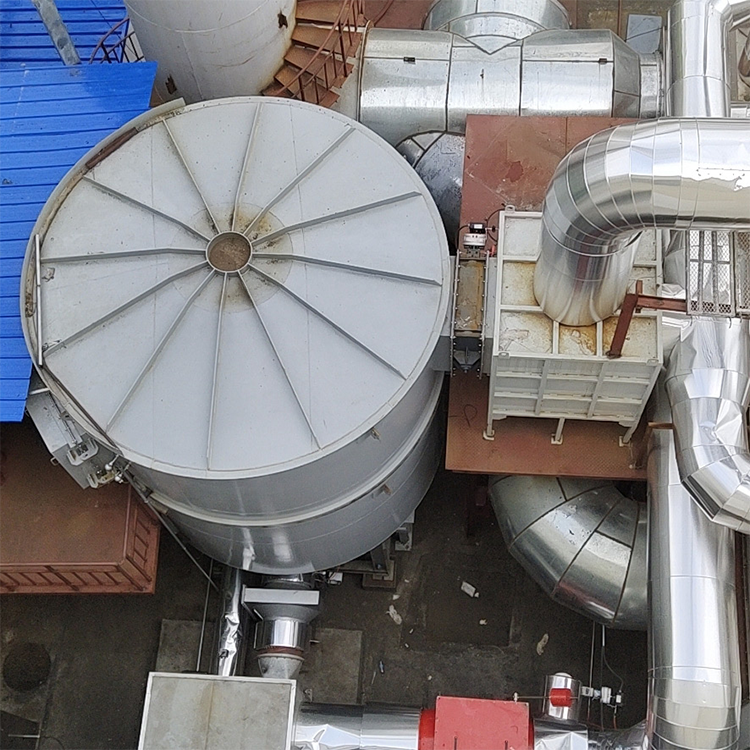

項目案例及運行
